薄板・バネ材の加工例紹介

SUS304H CSP 0.5t

SUS304H CSP 0.5t

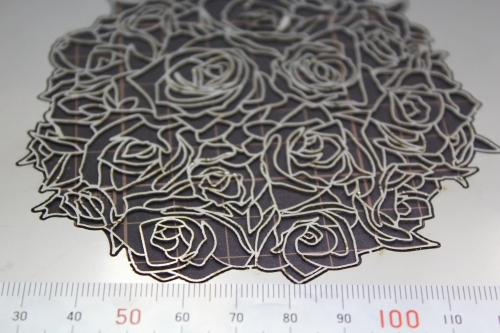

バラのデザイン物の加工です。 0.5MM程度の幅で加工しています。

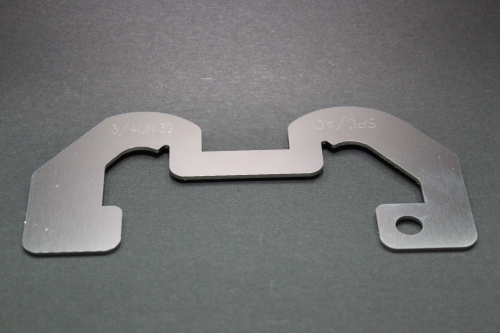

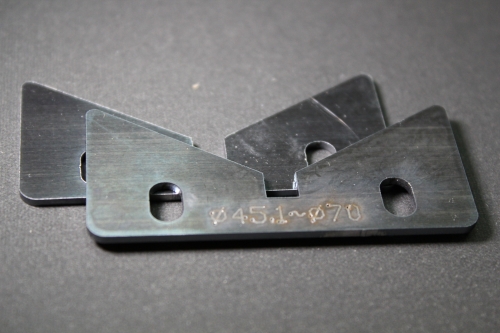

リボン鋼 1.6t

リボン鋼 1.6t

表面にケガキ文字を入れています。 ※酸素カットのケガキはクリーンカットのケガキより はっきりと見えます。

SUS304H CSP 0.05t

SUS304H CSP 0.05t

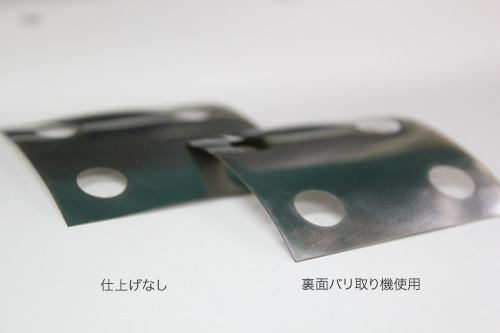

左:仕上げなし 右:裏面バリ取り機使用 (※つや消しのようになります)

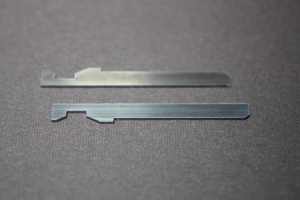

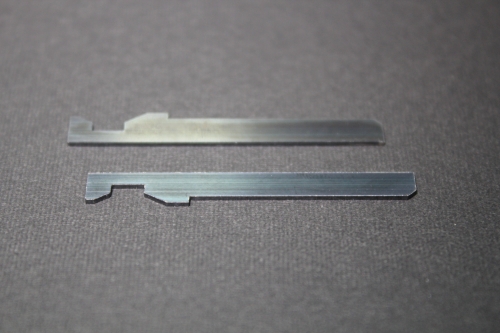

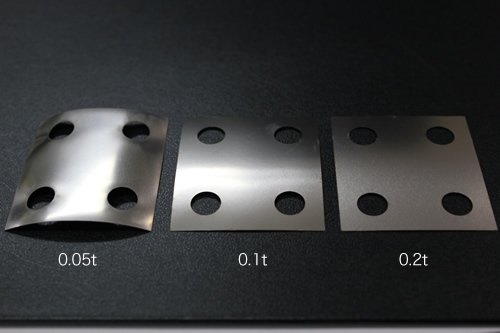

SUS304H CSP

SUS304H CSP

同じ形状ですが、 板厚によって加工後にそりが出ます

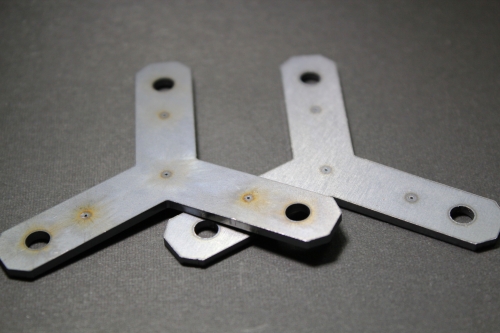

SUS304H CSP 1.5t

SUS304H CSP 1.5t

表面にケガキ文字を入れています。

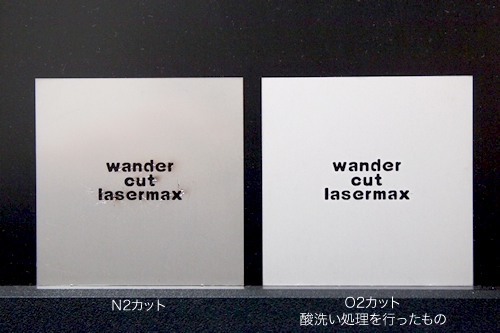

酸洗い処理のサンプル例

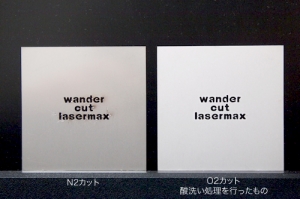

SUS304 2B (0.5t)

SUS304 2B (0.5t)

文字サイズ2~3ミリ、文字の太さ0.6ミリの微細な加工です。 酸洗いをすると表面に散ったスパッタも きれいに除去できます。

精度表

基準寸法区分 ~t1.0 ~t3.0 ~t6.0 ~t12 ~t19
0.5未満 ±0.1 - - - -
0.5以上3以下 ±0.1 ±0.2 - - -
3を超え6以下 ±0.1 ±0.1 ±0.2 - -
6を超え30以下 ±0.1 ±0.1 ±0.1 ±0.2 ±0.2
30を超え120以下 ±0.1 ±0.1 ±0.1 ±0.2 ±0.2
120を超え400以下 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5
400を超え1000以下 ±0.8 ±0.8 ±0.8 ±0.8 ±0.8
1000を超え2000以下 ±1.2 ±1.2 ±1.2 ±1.2 ±1.2
2000を超え4000以下 ±2 ±2 ±2 ±2 ±2
